• 產品名稱: YDTX-1遠地多通道監測系統
• 產品型號: YDTX-1
• 產品類別: YDTX-1遠地多通道監測系統
• 下載文件:

YDTX-1型遠地監控系統說明

·通信覆蓋區域廣（中國移動無線GSM網絡信號覆蓋區域順暢通信）

·便攜通信，隨時隨地盡可掌握（隨身攜帶的移動通信終端）

·通信、控制一切盡在掌握（使用移動通信終端隨時隨地可以控制系統）

·移動通信終端APP操作人性化交互界面

·16位AD變換，支持微小物理量變化測量

·一目了然的圖形曲線顯示與數據導入導出功能

·多種環境和復雜工作條件工作

·穩定可靠的工作特性

·太陽能和直接供電兩種供電方式

一、   工作原理

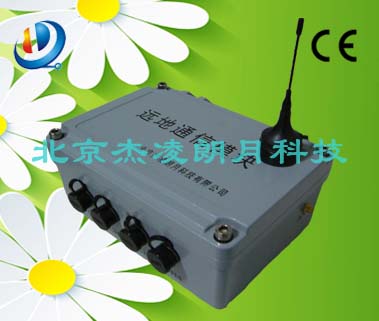

        YDTX-1遠地通信控制系統由通信模塊盒、綜合控制單元、太陽能電池板、天線、箱體和外部傳感器、移動通信終端與APP軟件等部件組成。其中通信模塊盒、綜合控制單元、被裝載在一個控制箱體內，完成傳感器信號（例如邊坡的位移、角度的傾斜、溫度等物理量）的調理、處理和無線控制和信號發送/接收，通過無線移動網絡傳送出去，電能的儲存；太陽能電池板完成光能的轉換、天線完成無線信號的接收、發送的放大增益。一個箱體可以帶多路傳感器，傳感器將物理量轉換成可計量的、成線性比例的電信號，送到通信單元，將遠地的物理量測量值發給用戶遠地移動終端（手機等）.

   用戶通過移動通信終端完成對遠地控制單元的采集控制、設置、數據的收集、存儲、圖形繪制等功能。

二、   主要特點

       YDTX-1型遠地通信控制系統的設計精密合理，采用高精密元件、使得系統使用人性化、便攜方便，測量精度高，溫度誤差小，壽命長等優點。 應用領域涉及軍工、航天航空、科技研發、交通運輸、道路橋梁、工業控制等多領域實際應用。

    可通過發送讀取當前值、自動定時發送、停止發送控制系統工作

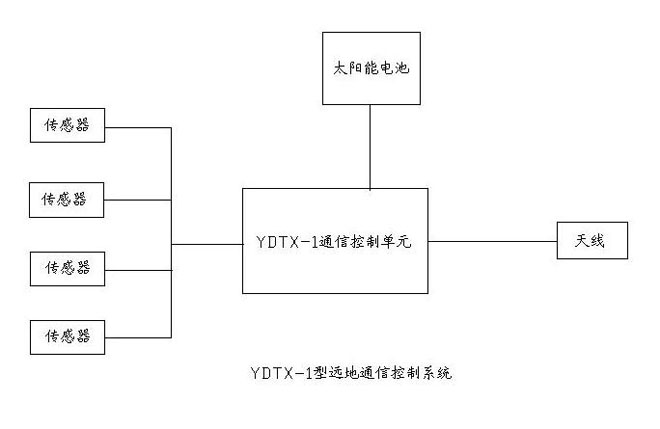

三、   工作信號框圖

四、軟件系統概述

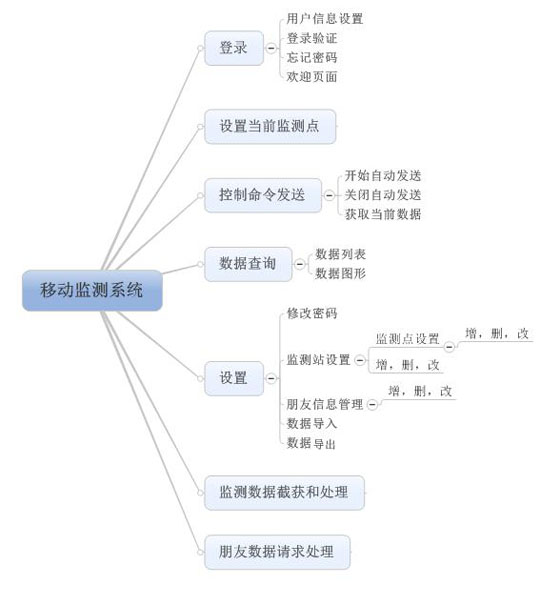

    其中系統基于Android系統開發而成，要求手機的操作系統為Android2.3以上版本（所有監控數據能夠導入臺式電腦中進行分析），手機SD卡2GB以上空間。其整體框架如下圖所示:

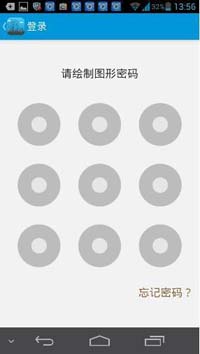

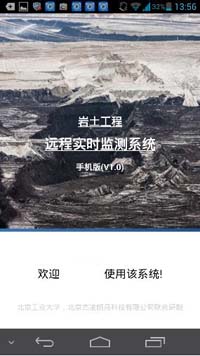

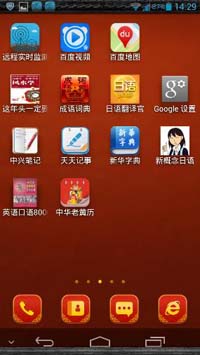

           快捷圖標                        密碼頁                            歡迎頁

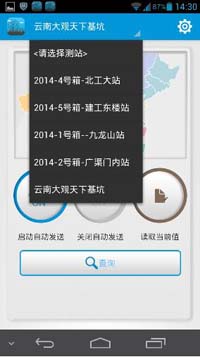

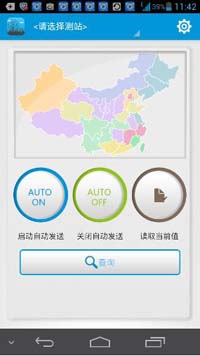

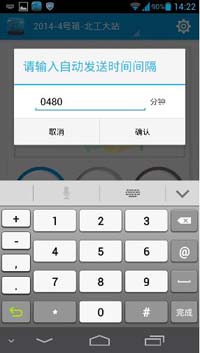

                  主控界面        自動發送控制         選取測站

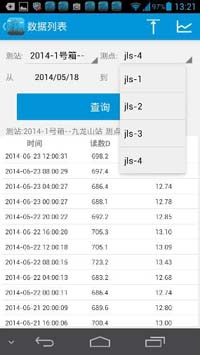

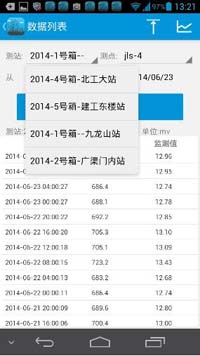

                                 數據列表-測站             數據列表-測點

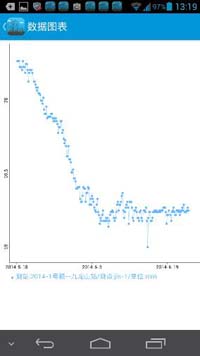

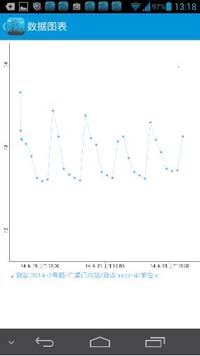

          數據曲線-沉降                 數據曲線-電池電壓
